August 2013
Bauteil Kondensator
30/08/13 17:26
1. Stationen zum Kondensator (Fortsetzung vom 26.08.)
Ladung und Stromstärke
Elektrisches Feld

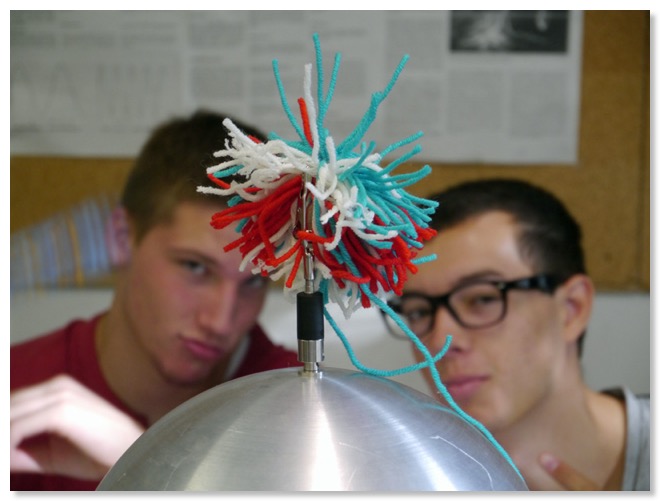

Fun-Fly-Stick
Ladung und Kapazität
Energie und Spannung
Bauteil Kondensator
26/08/13 15:33
1. Quiz Grundgrößen der Elektrizität (Wiederholung)
Smart Notebook-Datei: siehe 12.08.
2. Stationen zum Kondensator
1: Ladung und Stromstärke StationKond1
2: Elektrisches Feld StationKond2
3: Fun-Fly-Stick StationKond3
4: Ladung und Kapazität StationKond4
5: Energie und Spannung StationKond5
Experimentierplatine: Strom- und Spannungsmessung
23/08/13 14:07
1. Besprechung der Hausaufgabe: siehe Uebung1
2. Arbeiten mit dem Experimentierset zur Elektrizität
a) Schaltung Spannungsversorgung (Messverstärker + Funktionsgenerator)
Platine Widerstand
b) Messung: Stromstärke
Das Messgerät wird in Reihe zum Widerstand geschaltet.
c) Messung: Spannung
Das Messgerät wird parallel zum Widerstand geschaltet.
Smart: 23-08-13
Protokoll: Protokoll Arthur1
2. Arbeiten mit dem Experimentierset zur Elektrizität
a) Schaltung Spannungsversorgung (Messverstärker + Funktionsgenerator)
Platine Widerstand
b) Messung: Stromstärke
Das Messgerät wird in Reihe zum Widerstand geschaltet.
c) Messung: Spannung
Das Messgerät wird parallel zum Widerstand geschaltet.
Smart: 23-08-13
Protokoll: Protokoll Arthur1Bauteil Widerstand
19/08/13 16:54
1. Quiz Grundgrößen der Elektrizität (Wiederholung)
Smart Notebook-Datei: siehe 12.08.
2. Stromkreise in Crocodile Physics (Fortsetzung)
6. Widerstand3: Parallelschaltung
Aufgabe:
a) Bauen Sie eine Parallelschaltung aus zwei Widerständen (100 Ohm und 400 Ohm) auf, Spannungsquelle Batterie 10 V.
b) Messen Sie den Spannungsabfall an den beiden Widerständen.
c) Messen Sie die Gesamtstromstärke in dem Stromkreis und die Teilstromstärken durch Widerstand 1 und Widerstand 2. Tipp: alle Messgeräte können auf einmal in den Stromkreis eingebaut werden. Überprüfen Sie die Ergebnisse durch Rechnung.
d) Stellen Sie für die Parallelschaltung den Zusammenhang zwischen Gesamtstromstärke und Teilstromstärken in einer Formel dar.
e) Berechnen Sie den Ersatzwiderstand für die beiden parallel geschalteten Widerstände.
Speichern Sie die Schaltung unter Widerstand3 im Ordner eigene Dateien -> Physik -> Crocodile ab.
7. Widerstands-Rätsel
Ein für 0,3 W zugelassenes Lämpchen (6 V/0,05 A) soll so in einen Stromkreis mit der Spannung 15 V geschaltet werden, dass sie maximal leuchtet. Es stehen zwei Schutzwiderstände zu je 100 Ohm zur Verfügung. Das Lämpchen sollte weder durchbrennen, noch nur schwach glimmen. Sowohl das Lämpchen, als auch die Widerstände können in gewissen Grenzen überlastet werden!
Hinweis: Leistung P (in Watt) = Spannung U * Stromstärke I
Bauen Sie die verschiedenen Varianten der Schaltung zum besseren Vergleich in einer Szene auf.
Auch wenn Probieren manchmal zum Ziel führen kann, ist es hier doch besser, begründet vorzugehen. Begründen Sie die Auswahl.
Speichern Sie das Ergebnis unter Widerstands-Rätsel im Ordner Eigene Dateien -> Physik -> Crocodile ab.
Smart: 19-08-13
Protokoll: ProtokollClemens1Bauteil Widerstand
16/08/13 17:39
1. Stromkreise in Crocodile Physics
1. Aufbau des Stromkreises Widerstand1
Bausteinbibliothek: Ordner Elektronik -> Analog ->
Ordner Spannungsquellen -> Batterie in die Szene ziehen
Ordner Passive Bauelemente -> Widerstand in die Szene ziehen
Ordner Schalter -> Einpol-Einschalter in die Szene ziehen
Ordner Messinstrumente -> Amperemeter in die Szene ziehen
Hinweis: Die Bauteile lassen sich auch drehen (Mit der Maus aktivieren, dann erscheint der Drehpunkt).
Geschlossener Stromkreis: Die vier Bauteile zu einem Stromkreis anordnen und die Anfasserpunkte der einzelnen Bauteile miteinander verbinden (Maustaste gedrückt halten).
2. Einstellen der Daten
Doppelklick auf die Batterie -> Eigenschaften: 10 V
Doppelklick auf den Widerstand -> Eigenschaften: 100 Ohm
Aufgabe: Übertragen Sie den Schaltplan in das Heft. Das gilt auch für die folgenden Schaltungen.
3. Schließen des Stromkreises
Den Schalter schließen und die Anzeige am Amperemeter beobachten.
Aufgabe: Überprüfen Sie mit Hilfe des Ohmschen Gesetzes den angezeigten Wert.
4. Spannungsmessung
Ordner Messinstrumente -> Voltmeter in die Szene ziehen
Aufgabe: Bauen Sie das Voltmeter zur Messung der Spannung am Widerstand in den Stromkreis ein.
Aufgabe: Formulieren Sie eine Regel, wie die Instrumente zur Messung von Stromstärke und Spannung in den Stromkreis eingebaut werden müssen.
Aufgabe: Geben Sie die Bedeutung der roten Balken an den einzelnen Bauteilen an. Tipp: Dazu die Veränderungen beim Ein- und Ausschalten des Schalters beobachten.
Speichern Sie die Schaltung unter Widerstand1 im Ordner Eigene Dateien -> Physik -> Crocodile ab.
5. Widerstand2: Reihenschaltung
Aufgabe:
a) Bauen Sie eine Reihenschaltung aus zwei Widerständen (100 Ohm und 400 Ohm) auf, Spannungsquelle Batterie 10 V.
b) Messen Sie die Stromstärke in dem Stromkreis. Überprüfen Sie das Ergebnis durch Rechnung.
c) Messen Sie den Spannungsabfall an den beiden Widerständen. Überprüfen Sie das Ergebnis durch Rechnung.
d) Stellen Sie für die Reihenschaltung den Zusammenhang zwischen Gesamtspannung und Teilspannungen in einer Formel dar.
Speichern Sie die Schaltung unter Widerstand2 im Ordner eigene Dateien -> Physik -> Crocodile ab.
2. Simulation zum Elektronengasmodell, einschließlich der Temperaturabhängigkeit des Widerstands von Metallen:
http://www.google.de/imgres?client=safari&rls=en&biw=2342&bih=1244&tbm=isch&tbnid=75bSrp3NuGoZnM:&imgrefurl=http://schulen.eduhi.at/riedgym/physik/10/elektrizitaet/was_strom/start_was_strom.htm&docid=R5orriocNoJxqM&imgurl=http://schulen.eduhi.at/riedgym/physik/10/elektrizitaet/was_strom/was_st3.gif&w=279&h=208&ei=efmhUo6RLoO0tAb31YC4AQ&zoom=1&iact=hc&vpx=2095&vpy=967&dur=786&hovh=166&hovw=223&tx=117&ty=106&page=1&tbnh=143&tbnw=192&start=0&ndsp=97&ved=1t:429,r:71,s:0,i:299
3. Uebung1: Aufgabe 1 (Glühlämpchen beim Einschalten)
Smart:16-08-13
Protokoll:ProtokollGerrit1Bau eines Mittelwellenradios
12/08/13 17:37
1. Quiz Grundgrößen der Elektrizität Elektrizität
Smart Notebook-Datei: Elektrizität
2. Mittelwellenradio
Bau eines Mittelwellenradios
09/08/13 14:41

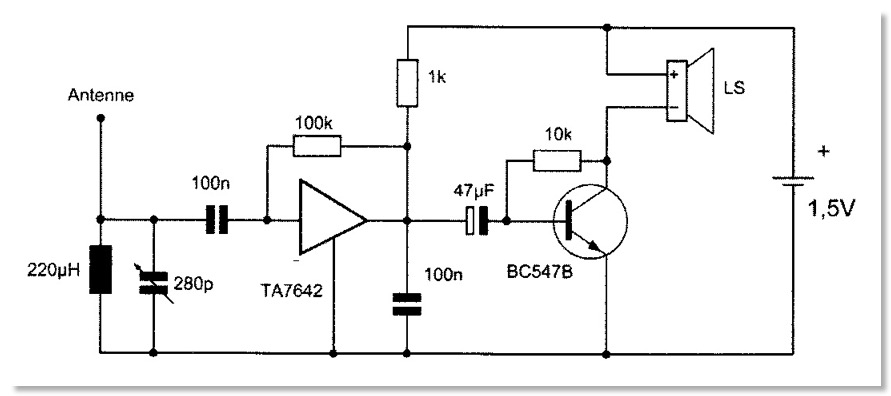

Schaltplan des Transistorradios
Radio-Empfänger
Aufgaben:
Gruppe A: Aufbau der Schaltung + Test auf Funktionsfähigkeit
Gruppe B:
1. Ordnen Sie im Schaltbild den einzelnen Schaltzeichen die Namen der einzelnen Bauteile zu.
2. Kennzeichnen Sie im Schaltbild die folgenden Funktionen der Schaltung: a) Empfang, b) Abstimmung/Schwingkreis, c) Demodulation, d) Verstärkung, e) elektroakustischer Wandler.
3. Erläutern Sie kurz, was unter den Funktionen der einzelnen Bauteil-Gruppen der Schaltung zu verstehen ist.
4. Kennzeichnen Sie im Schaltbild den Bereich der Verarbeitung des hochfrequenten Trägersignals und den Bereich der Verarbeitung des niederfrequenten Tonsignals.
