Versuch Stromwaage

28/10/13 18:03
1. Quiz Spule I Spule I
Smart Notebook-Datei: Spule I

2. Versuch Stromwaage (Fortsetzung vom 25.10.)

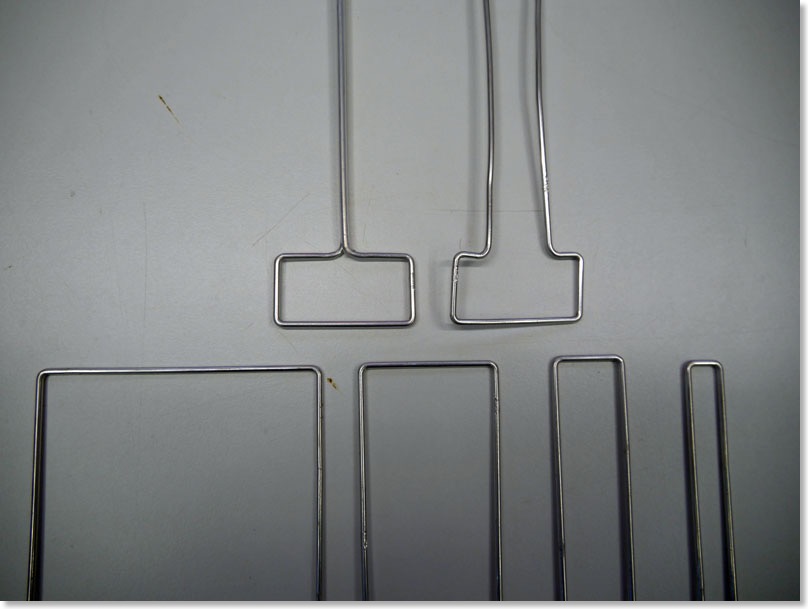

verschiedene Leitergrößen und Leiterformen für den Versuch Stromwaage:
StromwaageB

Warum wird hier trotz Stromfluss keine Kraft gemessen?

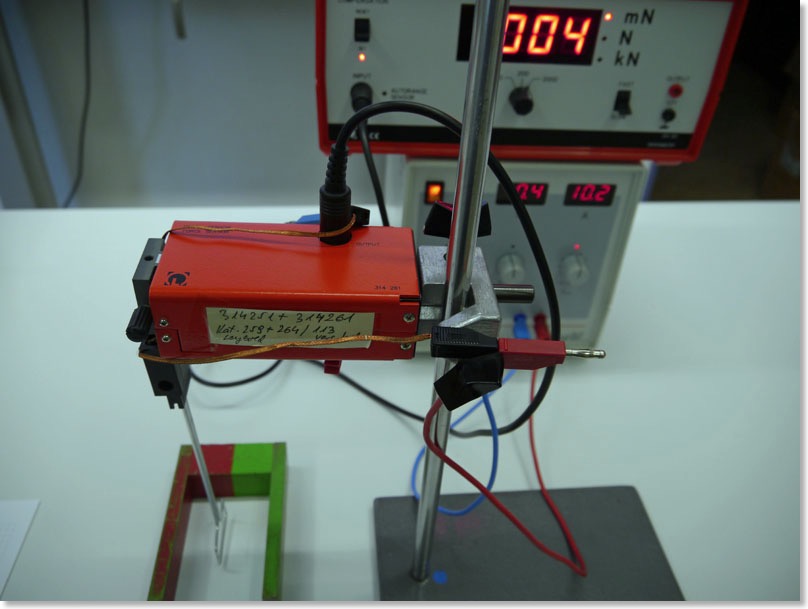

StromwaageC

3. Abituraufgabe 2010: Stromwaage

Smart: 28-10-13

Philipp Protokoll:

Versuch Stromwaage

25/10/13 18:23

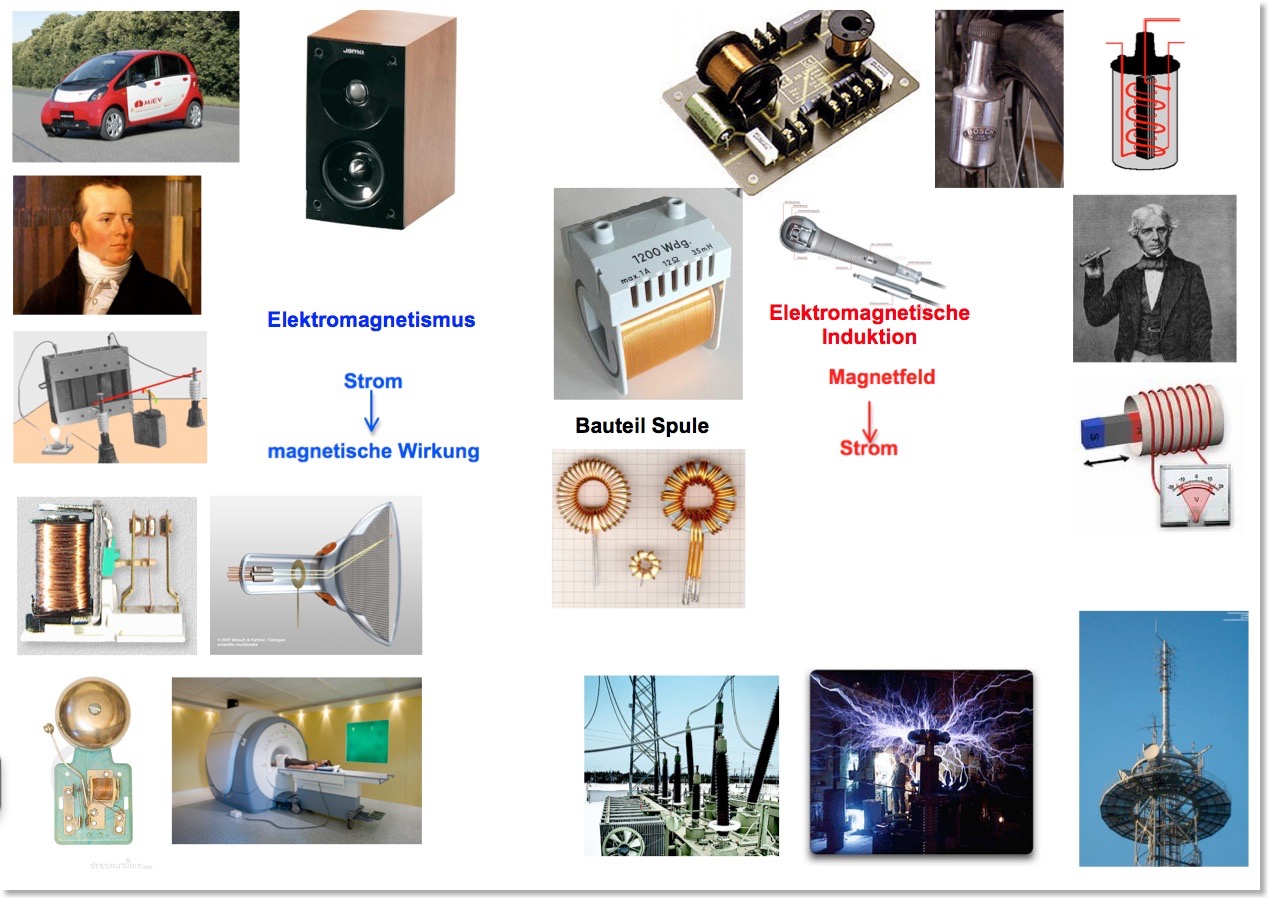

Spulenpuzzle
1. Übersicht Spule (Hausaufgabe)

2. magnetische Kraft: 3-Finger-Regel der linken Hand

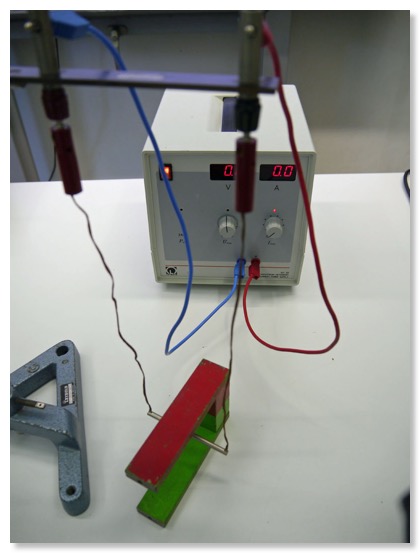

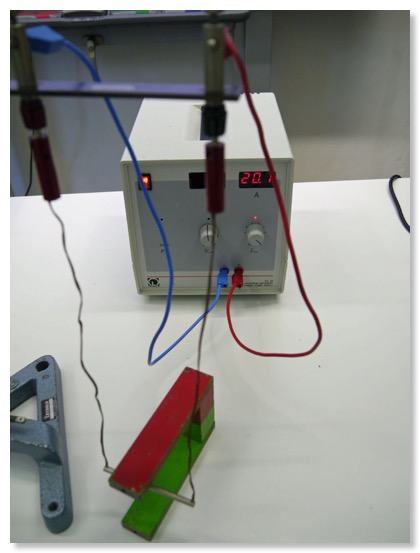

Stromschaukel1 Stromschaukel2

3. Versuch Stromwaage

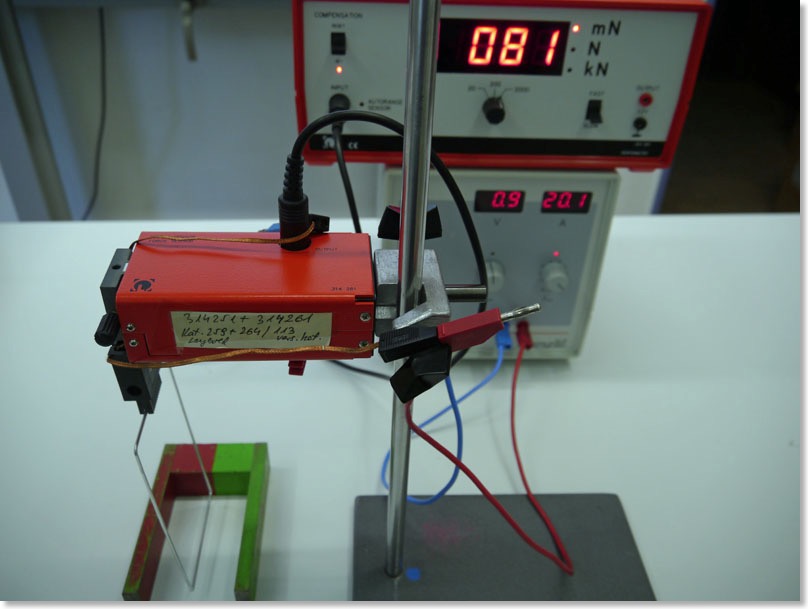

StromwaageA


Smart: 25-10-13

JRG Protokoll :ProtokollRico1

Magnetfeld im Innern einer Spule

21/10/13 16:32
Versuchsreihen zu den verschiedenen Größen, die die Stärke des homogenen Magnetfelds im Innern einer Spule bestimmen.

Ziel: Aufstellen einer Formel zur Berechnung der „magnetischen Feldstärke“/magnetischen Flussdichte einer Spule

Die Messung der magnetischen Flussdichte B erfolgt mit einer Hall-Sonde: Sie steht senkrecht zu den magnetischen Feldlinien.
Hall-Sonde

d = 7 cm, N = 30, L = 40 cm
N30L40I19,9B1,95

d =7 cm, N = 30, L = 20 cm
N30L20I20,1B3,69

d = 7 cm, N = 30, L = 10 cm
N30L10I20,1B6,63

d = 11,5 cm, N = 120, L = 42 cm
11,5N120L42I19,7B6,7

d = 8,5 cm, N = 120, L = 42 cm
8,5N120L42I19,8B7,1

Smart: 21-10-13Teil1 21-10-13Teil2 21-10-13Teil3

Leon Protokoll:
