September 2015
Bauteil Kondensator
29/09/15 19:14
Vier Stationen zu Aufbau und Funktionsweise des Kondensators
Arbeitsaufträge und Besprechung der Stationen: siehe 28.09.15
Arbeitsaufträge und Besprechung der Stationen: siehe 28.09.15
Bauteil Kondensator
28/09/15 18:13
Vier Stationen zu Aufbau und Funktionsweise des Kondensators
1. Station 1: Ladung und Stromstärke KondStation1
Besprechung von Station 1 -> Smart: 28-09-15
2. Station 2: Elektrisches Feld KondStation2
Besprechung von Station 2 -> Smart: 29-09-15
3. Station 3: Fun-Fly-Stick KondStation3
Besprechung von Station 3 -> Smart: 05-10-15
4. Station 4: Energie und Spannung KondStation4
Besprechung von Station 4 -> Smart: 06-10-15
1. Station 1: Ladung und Stromstärke KondStation1
Besprechung von Station 1 -> Smart: 28-09-15
2. Station 2: Elektrisches Feld KondStation2
Besprechung von Station 2 -> Smart: 29-09-15
3. Station 3: Fun-Fly-Stick KondStation3
Besprechung von Station 3 -> Smart: 05-10-15
4. Station 4: Energie und Spannung KondStation4
Besprechung von Station 4 -> Smart: 06-10-15
ITECH 1
22/09/15 18:00
Gruppeneinteilung und Themenfindung: siehe im Ordner 12-2 den Unterordner ITECH3
Bauteil Widerstand
15/09/15 17:55
1. Quiz Elektrizität: siehe Ordner Basics -> Ordner Widerstand
2. Elektronengasmodell
3. Übung 1: Aufgabe 1
4. Stromkreise in Crocodile Physics II
5. Widerstand2: Reihenschaltung
Aufgabe:
a) Bauen Sie eine Reihenschaltung aus zwei Widerständen (100 Ohm und 400 Ohm) auf, Spannungsquelle Batterie 10 V.
b) Messen Sie die Stromstärke in dem Stromkreis. Überprüfen Sie das Ergebnis durch Rechnung.
c) Messen Sie den Spannungsabfall an den beiden Widerständen. Überprüfen Sie das Ergebnis durch Rechnung.
d) Stellen Sie für die Reihenschaltung den Zusammenhang zwischen Gesamtspannung und Teilspannungen in einer Formel dar.
Speichern Sie die Schaltung unter Widerstand2 im Ordner eigene Dateien -> Physik -> Crocodile ab.
6. Widerstand3: Parallelschaltung
Aufgabe:
a) Bauen Sie eine Parallelschaltung aus zwei Widerständen (100 Ohm und 400 Ohm) auf, Spannungsquelle Batterie 10 V.
b) Messen Sie den Spannungsabfall an den beiden Widerständen.
c) Messen Sie die Gesamtstromstärke in dem Stromkreis und die Teilstromstärken durch Widerstand 1 und Widerstand 2. Tipp: alle Messgeräte können auf einmal in den Stromkreis eingebaut werden. Überprüfen Sie die Ergebnisse durch Rechnung.
d) Stellen Sie für die Parallelschaltung den Zusammenhang zwischen Gesamtstromstärke und Teilstromstärken in einer Formel dar.
e) Berechnen Sie den Ersatzwiderstand für die beiden parallel geschalteten Widerstände.
Speichern Sie die Schaltung unter Widerstand3 im Ordner eigene Dateien -> Physik -> Crocodile ab.
7. Widerstands-Rätsel
Ein für 0,3 W zugelassenes Lämpchen (6 V/0,05 A) soll so in einen Stromkreis mit der Spannung 15 V geschaltet werden, dass sie maximal leuchtet. Es stehen zwei Schutzwiderstände zu je 100 Ohm zur Verfügung. Das Lämpchen sollte weder durchbrennen, noch nur schwach glimmen. Sowohl das Lämpchen, als auch die Widerstände können in gewissen Grenzen überlastet werden!
Hinweis: Leistung P (in Watt) = Spannung U * Stromstärke I
Bauen Sie die verschiedenen Varianten der Schaltung zum besseren Vergleich in einer Szene auf.
Auch wenn Probieren manchmal zum Ziel führen kann, ist es hier doch besser, begründet vorzugehen. Begründen Sie die Auswahl.
Speichern Sie das Ergebnis unter Widerstands-Rätsel im Ordner Eigene Dateien -> Physik -> Crocodile ab.
Smart: 15-09-15
2. Elektronengasmodell
3. Übung 1: Aufgabe 1
4. Stromkreise in Crocodile Physics II
5. Widerstand2: Reihenschaltung
Aufgabe:
a) Bauen Sie eine Reihenschaltung aus zwei Widerständen (100 Ohm und 400 Ohm) auf, Spannungsquelle Batterie 10 V.
b) Messen Sie die Stromstärke in dem Stromkreis. Überprüfen Sie das Ergebnis durch Rechnung.
c) Messen Sie den Spannungsabfall an den beiden Widerständen. Überprüfen Sie das Ergebnis durch Rechnung.
d) Stellen Sie für die Reihenschaltung den Zusammenhang zwischen Gesamtspannung und Teilspannungen in einer Formel dar.
Speichern Sie die Schaltung unter Widerstand2 im Ordner eigene Dateien -> Physik -> Crocodile ab.
6. Widerstand3: Parallelschaltung
Aufgabe:
a) Bauen Sie eine Parallelschaltung aus zwei Widerständen (100 Ohm und 400 Ohm) auf, Spannungsquelle Batterie 10 V.
b) Messen Sie den Spannungsabfall an den beiden Widerständen.
c) Messen Sie die Gesamtstromstärke in dem Stromkreis und die Teilstromstärken durch Widerstand 1 und Widerstand 2. Tipp: alle Messgeräte können auf einmal in den Stromkreis eingebaut werden. Überprüfen Sie die Ergebnisse durch Rechnung.
d) Stellen Sie für die Parallelschaltung den Zusammenhang zwischen Gesamtstromstärke und Teilstromstärken in einer Formel dar.
e) Berechnen Sie den Ersatzwiderstand für die beiden parallel geschalteten Widerstände.
Speichern Sie die Schaltung unter Widerstand3 im Ordner eigene Dateien -> Physik -> Crocodile ab.
7. Widerstands-Rätsel
Ein für 0,3 W zugelassenes Lämpchen (6 V/0,05 A) soll so in einen Stromkreis mit der Spannung 15 V geschaltet werden, dass sie maximal leuchtet. Es stehen zwei Schutzwiderstände zu je 100 Ohm zur Verfügung. Das Lämpchen sollte weder durchbrennen, noch nur schwach glimmen. Sowohl das Lämpchen, als auch die Widerstände können in gewissen Grenzen überlastet werden!
Hinweis: Leistung P (in Watt) = Spannung U * Stromstärke I
Bauen Sie die verschiedenen Varianten der Schaltung zum besseren Vergleich in einer Szene auf.
Auch wenn Probieren manchmal zum Ziel führen kann, ist es hier doch besser, begründet vorzugehen. Begründen Sie die Auswahl.
Speichern Sie das Ergebnis unter Widerstands-Rätsel im Ordner Eigene Dateien -> Physik -> Crocodile ab.
Smart: 15-09-15
Bauteil Widerstand
14/09/15 17:59
1. Stromkreise in Crocodile Physics I
1. Aufbau des Stromkreises Widerstand1
Bausteinbibliothek: Ordner Elektronik -> Analog ->
Ordner Spannungsquellen -> Batterie in die Szene ziehen
Ordner Passive Bauelemente -> Widerstand in die Szene ziehen
Ordner Schalter -> Einpol-Einschalter in die Szene ziehen
Ordner Messinstrumente -> Amperemeter in die Szene ziehen
Hinweis: Die Bauteile lassen sich auch drehen (Mit der Maus aktivieren, dann erscheint der Drehpunkt).
Geschlossener Stromkreis: Die vier Bauteile zu einem Stromkreis anordnen und die Anfasserpunkte der einzelnen Bauteile miteinander verbinden (Maustaste gedrückt halten).
2. Einstellen der Daten
Doppelklick auf die Batterie -> Eigenschaften: 10 V
Doppelklick auf den Widerstand -> Eigenschaften: 100 Ohm
Aufgabe: Übertragen Sie den Schaltplan in das Heft. Das gilt auch für die folgenden Schaltungen.
3. Schließen des Stromkreises
Den Schalter schließen und die Anzeige am Amperemeter beobachten.
Aufgabe: Überprüfen Sie mit Hilfe des Ohmschen Gesetzes den angezeigten Wert.

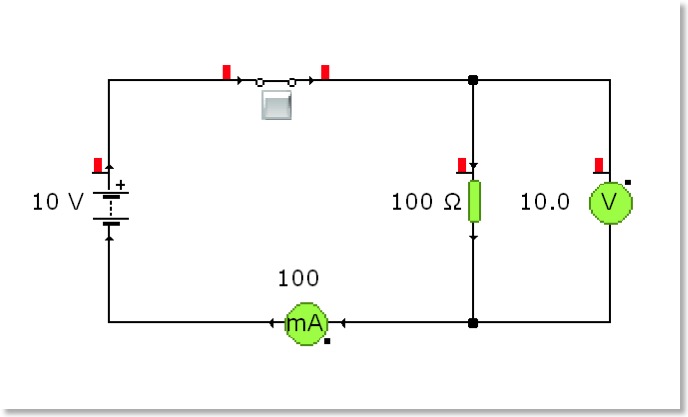

4. Spannungsmessung
Ordner Messinstrumente -> Voltmeter in die Szene ziehen
Aufgabe: Bauen Sie das Voltmeter zur Messung der Spannung am Widerstand in den Stromkreis ein.
Aufgabe: Formulieren Sie eine Regel, wie die Instrumente zur Messung von Stromstärke und Spannung in den Stromkreis eingebaut werden müssen.
Aufgabe: Geben Sie die Bedeutung der roten Balken an den einzelnen Bauteilen an. Tipp: Dazu die Veränderungen beim Ein- und Ausschalten des Schalters beobachten.
Speichern Sie die Schaltung unter Widerstand1 im Ordner Eigene Dateien -> Physik -> Crocodile ab.
Smart: 14-09-15
1. Aufbau des Stromkreises Widerstand1
Bausteinbibliothek: Ordner Elektronik -> Analog ->
Ordner Spannungsquellen -> Batterie in die Szene ziehen
Ordner Passive Bauelemente -> Widerstand in die Szene ziehen
Ordner Schalter -> Einpol-Einschalter in die Szene ziehen
Ordner Messinstrumente -> Amperemeter in die Szene ziehen
Hinweis: Die Bauteile lassen sich auch drehen (Mit der Maus aktivieren, dann erscheint der Drehpunkt).
Geschlossener Stromkreis: Die vier Bauteile zu einem Stromkreis anordnen und die Anfasserpunkte der einzelnen Bauteile miteinander verbinden (Maustaste gedrückt halten).
2. Einstellen der Daten
Doppelklick auf die Batterie -> Eigenschaften: 10 V
Doppelklick auf den Widerstand -> Eigenschaften: 100 Ohm
Aufgabe: Übertragen Sie den Schaltplan in das Heft. Das gilt auch für die folgenden Schaltungen.
3. Schließen des Stromkreises
Den Schalter schließen und die Anzeige am Amperemeter beobachten.
Aufgabe: Überprüfen Sie mit Hilfe des Ohmschen Gesetzes den angezeigten Wert.
4. Spannungsmessung
Ordner Messinstrumente -> Voltmeter in die Szene ziehen
Aufgabe: Bauen Sie das Voltmeter zur Messung der Spannung am Widerstand in den Stromkreis ein.
Aufgabe: Formulieren Sie eine Regel, wie die Instrumente zur Messung von Stromstärke und Spannung in den Stromkreis eingebaut werden müssen.
Aufgabe: Geben Sie die Bedeutung der roten Balken an den einzelnen Bauteilen an. Tipp: Dazu die Veränderungen beim Ein- und Ausschalten des Schalters beobachten.
Speichern Sie die Schaltung unter Widerstand1 im Ordner Eigene Dateien -> Physik -> Crocodile ab.
Smart: 14-09-15
Bau eines Mittelwellenradios
08/09/15 17:24
1. Quiz Elektrizität: siehe Ordner Basics -> Ordner Widerstand
2. Mittelwellenradio – Die Ergebnisse:
2. Mittelwellenradio – Die Ergebnisse:
Bau eines Mittelwellenradios
07/09/15 17:20
Schaltplan (vereinfacht)
Radio-Empfänger
Aufgaben:
Gruppe A: Aufbau der Schaltung + Test auf Funktionsfähigkeit
Gruppe B:
1. Ordnen Sie im Schaltbild den einzelnen Schaltzeichen die Namen der einzelnen Bauteile zu.
2. Kennzeichnen Sie im Schaltbild die folgenden Funktionen der Schaltung: a) Empfang, b) Abstimmung/Schwingkreis, c) Demodulation, d) Verstärkung, e) elektroakustischer Wandler.
3. Erläutern Sie kurz, was unter den Funktionen der einzelnen Bauteil-Gruppen der Schaltung zu verstehen ist.
4. Kennzeichnen Sie im Schaltbild den Bereich der Verarbeitung des hochfrequenten Trägersignals und den Bereich der Verarbeitung des niederfrequenten Tonsignals.
Radio-Empfänger
Aufgaben:
Gruppe A: Aufbau der Schaltung + Test auf Funktionsfähigkeit
Gruppe B:
1. Ordnen Sie im Schaltbild den einzelnen Schaltzeichen die Namen der einzelnen Bauteile zu.
2. Kennzeichnen Sie im Schaltbild die folgenden Funktionen der Schaltung: a) Empfang, b) Abstimmung/Schwingkreis, c) Demodulation, d) Verstärkung, e) elektroakustischer Wandler.
3. Erläutern Sie kurz, was unter den Funktionen der einzelnen Bauteil-Gruppen der Schaltung zu verstehen ist.
4. Kennzeichnen Sie im Schaltbild den Bereich der Verarbeitung des hochfrequenten Trägersignals und den Bereich der Verarbeitung des niederfrequenten Tonsignals.
